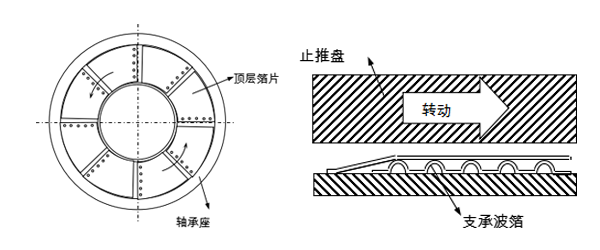

止推箔片軸承的結構如圖1所示，它是由支承波箔、頂層箔片和軸承座三部分組成，其中支承波箔和頂層箔片的一端采用點焊的方式固定在軸承座上。軸承工作時，支承波箔作為彈性元件為軸承提供支承剛度，頂層箔片覆蓋在支承波箔上，為壓縮氣膜提供潤滑表麵。當轉子高速旋轉時，止推盤與頂層箔片相對運動形成一個收斂的楔形氣膜，在氣膜壓縮效應作用下產生氣膜壓力為軸承提供軸向承載力。

圖1 止推箔片氣體軸承結構圖

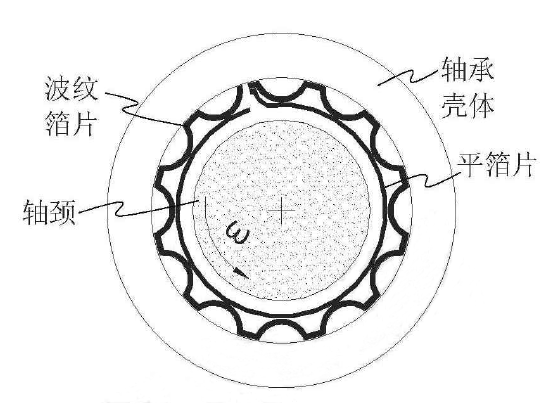

波箔型箔片軸承結構如圖 2所示,它是由單層光滑的頂層平箔片、具有許多波紋結構的彈性波箔片、軸頸及軸承殼體等組成。光滑的頂層平箔片提供軸承工作的內表麵,安裝在波箔片上麵,波箔片沿圓柱形殼體內壁麵安裝,為上層平箔片提供彈性支承並控製著軸承的表麵支承剛度,波箔片和平箔片一端被固定(如點焊)在軸承殼體上,另一端則可沿軸承殼體內壁麵自由伸展。
